檢測原理：紫外光雙光路吸收法，用于臭氧發生器出口濃度實時檢測或尾氣臭氧濃度檢測。

測量范圍：0-300g/Nm3

產品特點：可連續運行自動校零，保證檢測濃度的穩定性。

一、產品概述

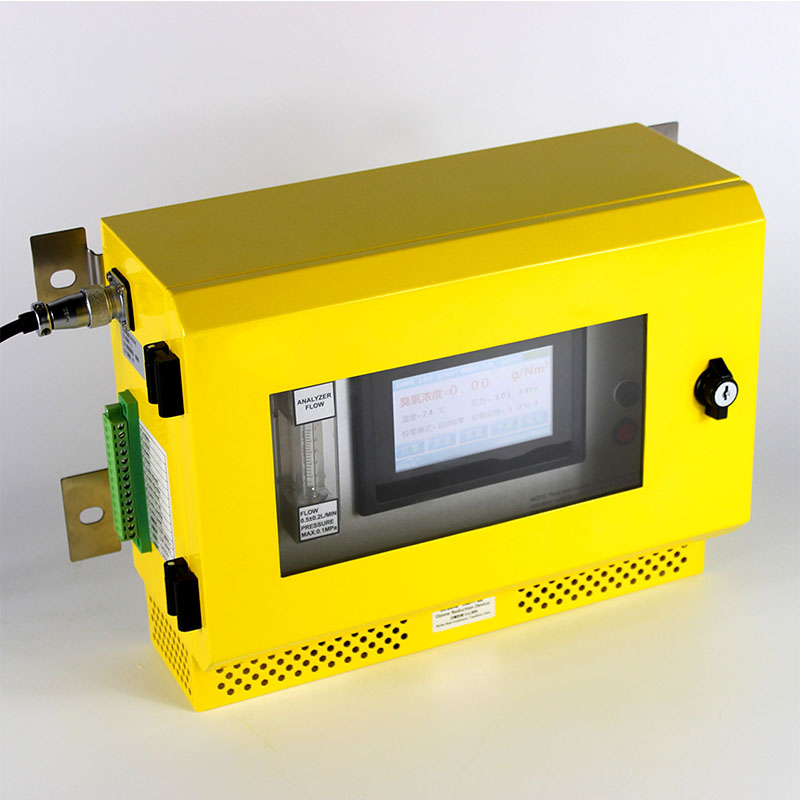

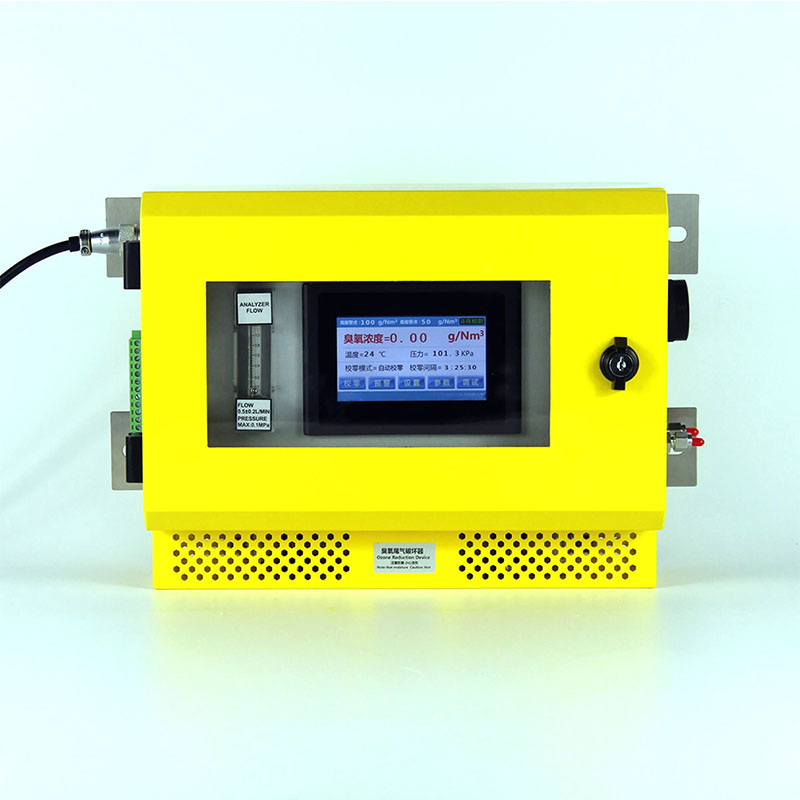

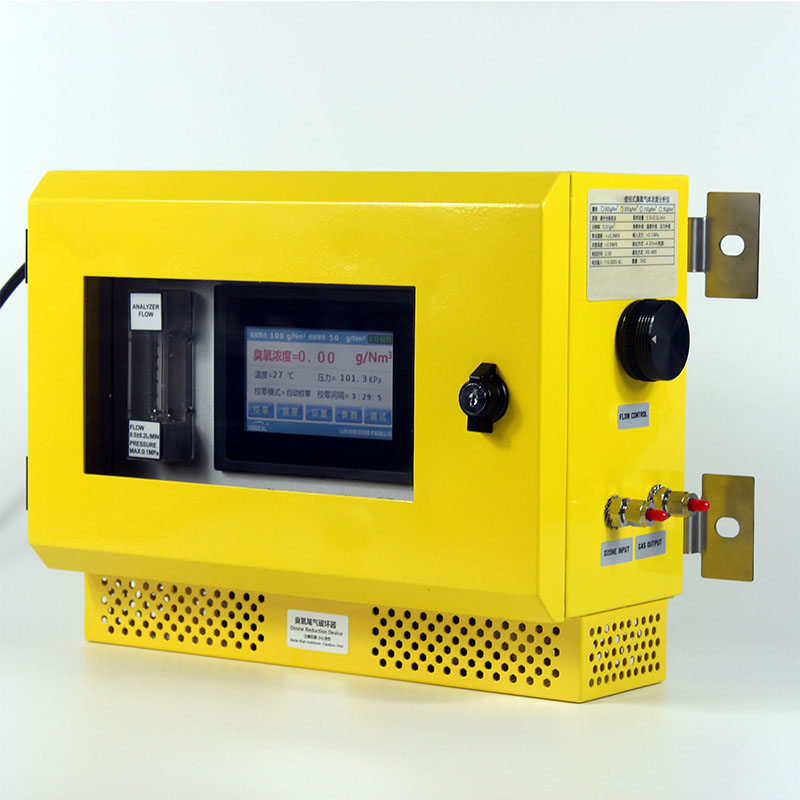

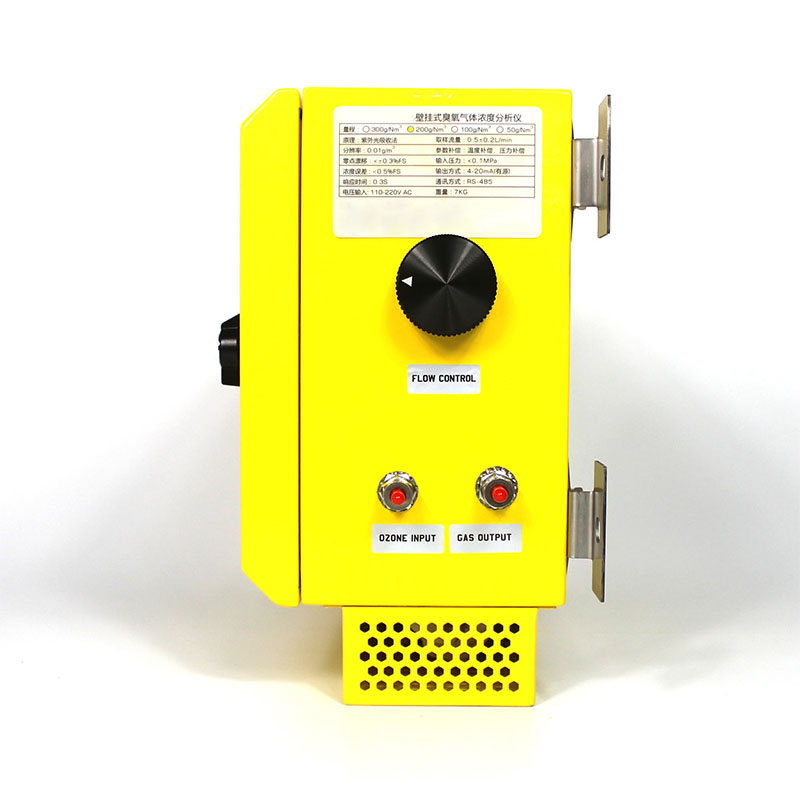

MIC-600-O3-UV-3300型臭氧氣體分析儀依據朗伯—比爾定律，中華人民共和國國家環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用國外分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。主要用于連續檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。

臭氧分析儀帶有觸摸屏操作界面，實時顯示臭氧氣體的濃度，帶有壓力和溫度補償及顯示，可設置自動校零時間和手動校零模式。高濃度(g/Nm3)量程帶有流量輸入功能，可實時顯示臭氧發生器的產量。帶有兩組繼電器信號輸出，用戶可自由選擇高報警點和低報警點信號輸出連接。核心部件采用紫外長壽命光源系統，采用高透光率石英片，保證零點的穩定性，防止零點漂移影響檢測濃度的準確性。根據國外光池技術設計的耐壓力，耐沖擊的獨立光池結構，校零操作時氣體流量、壓力、流速保持不變，防止氣流沖擊對校零產生影響，無需關閉臭氧進氣可完成校零操作，保證設備可以每天24小時連續運行。

應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。

MIC-600-O3-UV-3300型臭氧氣體分析儀，可選量程及工作方式。

二、技術參數

型號 : MIC-600-O3-UV-3300

測量量程：0-300g/Nm3

可選量程：0-200g/Nm3，0-100g/Nm3，0-50g/Nm3，0-1000ppm，0-100ppm;

光源壽命：約30000-50000小時;

取樣方式：正壓取樣，負壓取樣(可選);

顯示界面：4.3寸觸摸屏操作界面;

內容界面：臭氧濃度、溫度、壓力;

輔助功能：溫度補償、壓力補償;

顯示單位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可選;

顯示分辨率：0.01 g/m3，0.01ppm;

氣體流量：0.5L±0.2L/min;

輸入壓力：<0.1MPa;

濃度誤差 : 最大0.3%FS;

線性誤差 : 最大0.2%FS;

零點漂移：<±0.3%.FS;

反應時間 : 信號0.03 秒, 顯示 0.3秒;

環境溫度 : -20～50℃;

管路接口方式：快擰(不銹鋼);

串聯聯樣口徑：Φ8(8mm*6mm)(可選);

旁通取樣口徑：Φ6(6mm*4mm);

通訊方式：RS-485;

輸出方式：4-20mA(有源);

繼電信號：高報警點繼電信號，低報警點繼電信號;

電源：AC 110-220V;

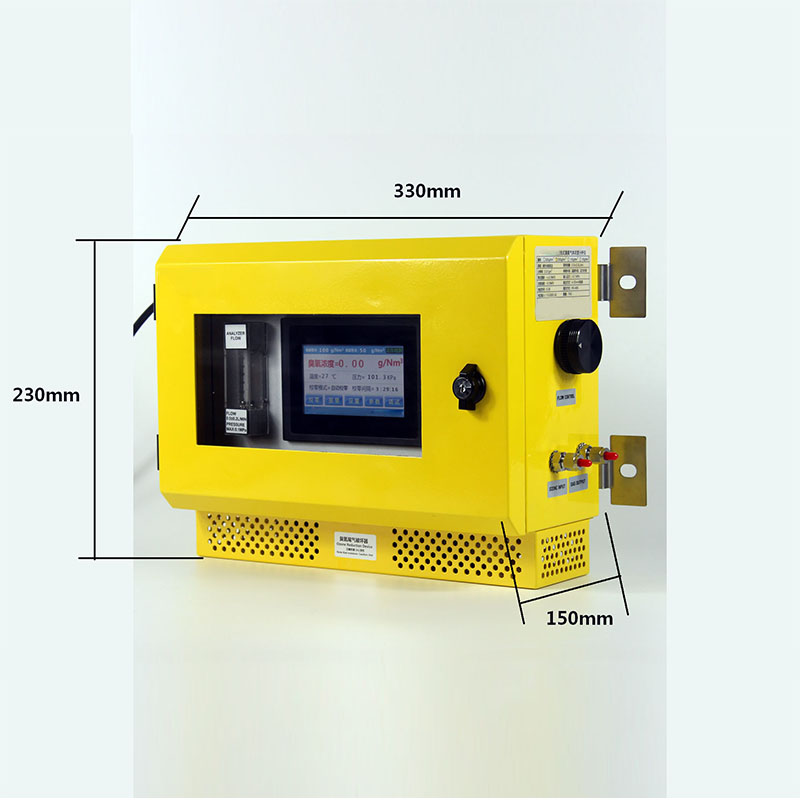

尺寸： 230mm(高)×330mm(寬)×150mm(深);

注：1mg/L=1g/m3=467PPM;

免費質保：24個月(主機);

注： 標準配置(內置)：流量計，臭氧尾氣催化器，進氣過濾器。

三、產品特點：

測試方法：雙光路紫外光吸收法，長壽命光源系統，測量精度高。

測量原理：依據朗伯—比爾定律，通過光度吸收原理準確測量。

光源系統：國外長壽命紫外光源系統(波長253.7nm)，免費質保3年。

使用方式：室內安裝使用，配置電源及信號端子。

光池系統：分離式光池技術，無泄漏、耐壓高、耐大流量采樣氣體沖擊。

智能補償：內置溫度和壓力補償及顯示，帶有光源自動補償功能。

操作方式：用戶可根據運行狀態選擇手動校零和自動校零，可設置自動校零時間。

顯示單位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可選。

數據顯示：高清彩色觸摸屏，高濃度量程設置進氣體質量流量，實時顯示產量。

輸出功能： 4-20mA、RS485通訊、兩組報警點輸出、電子流量計輸入等。

標準配置：防腐流量計，臭氧尾氣破壞器，進氣過濾器。

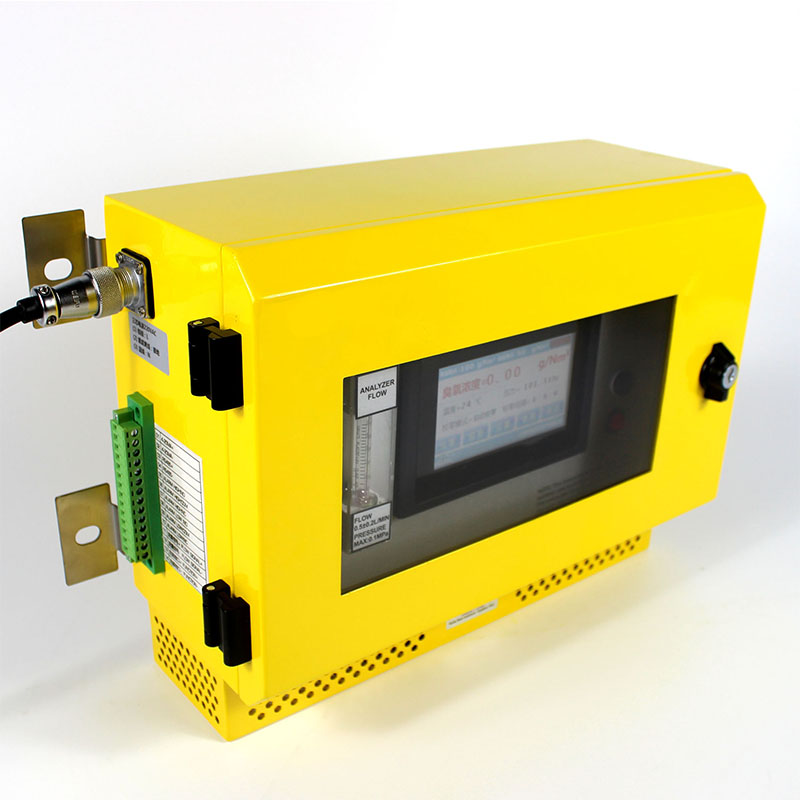

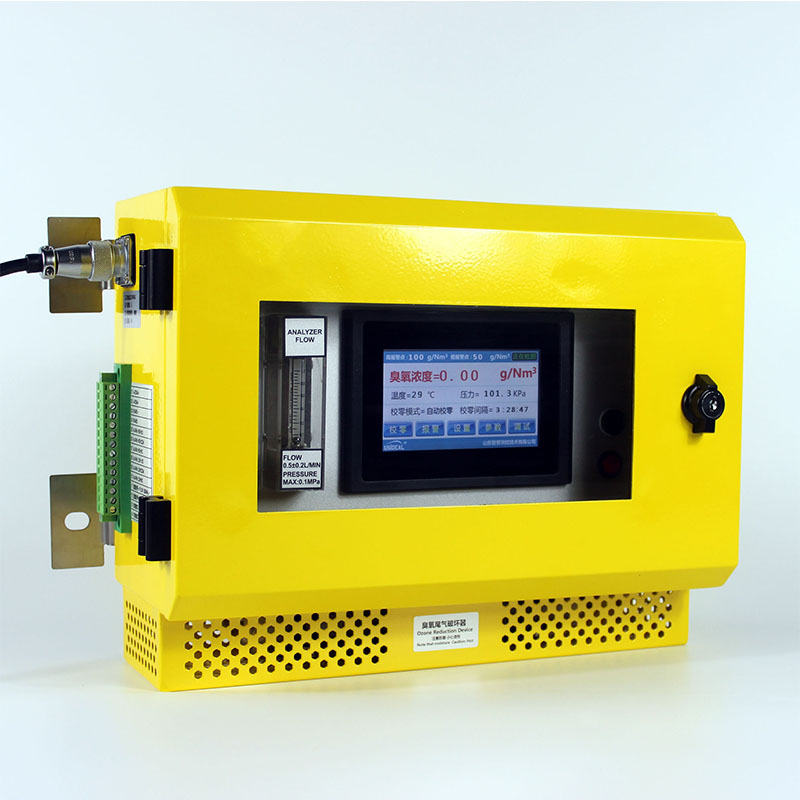

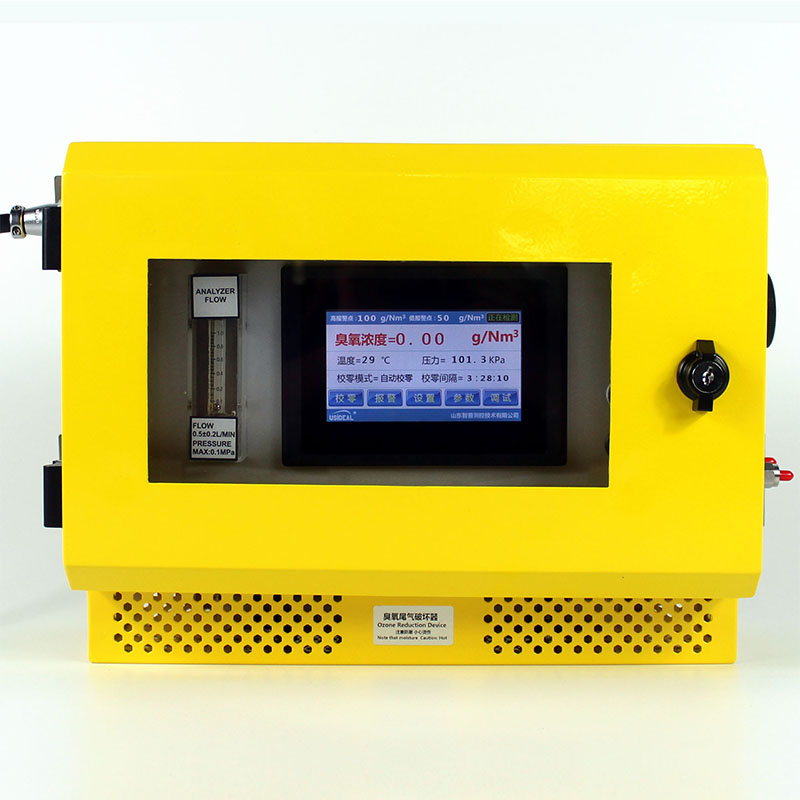

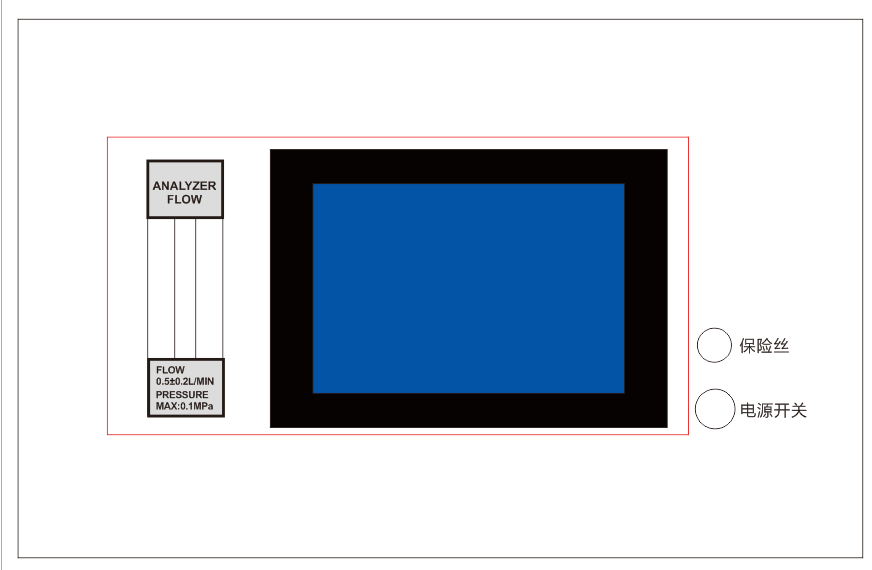

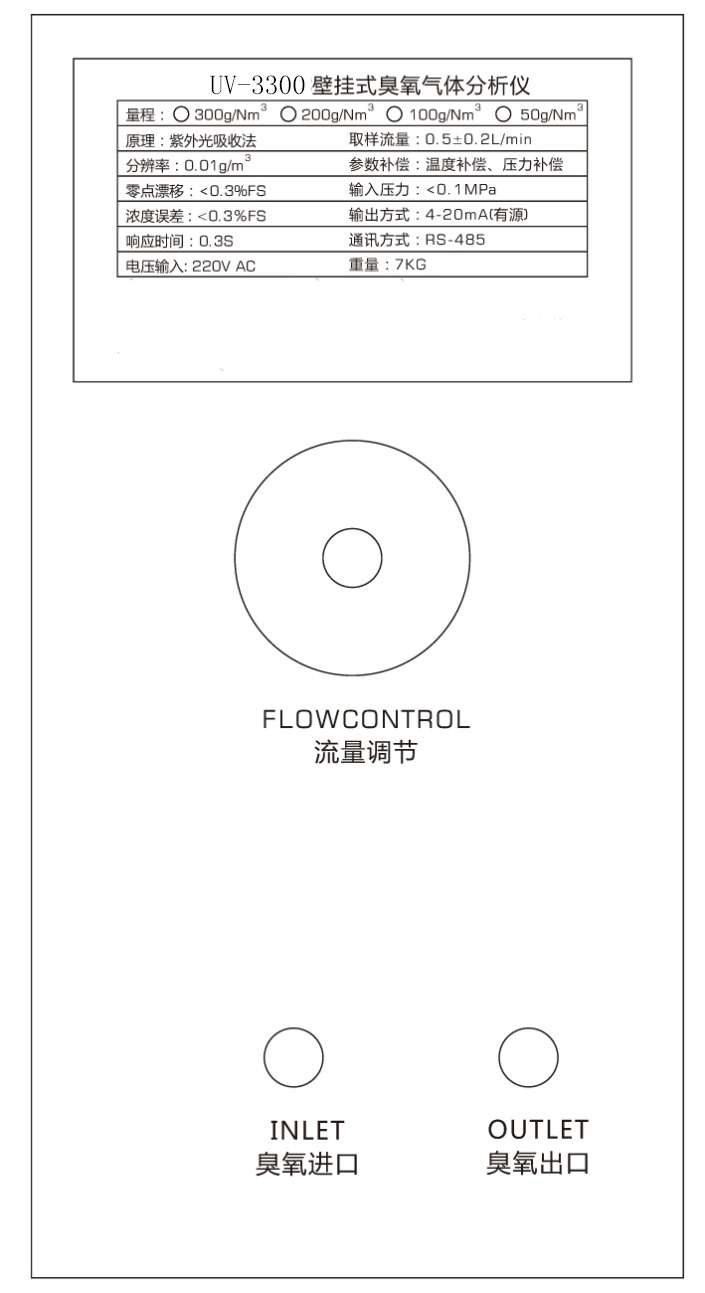

四、產品結構組成

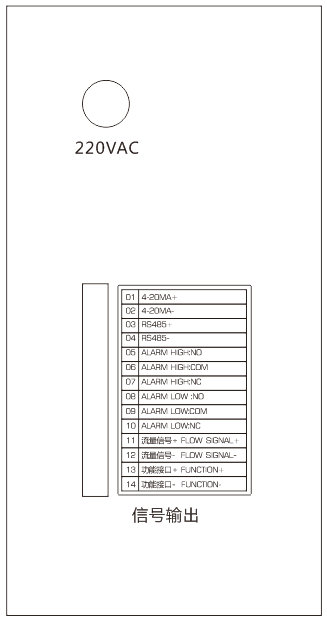

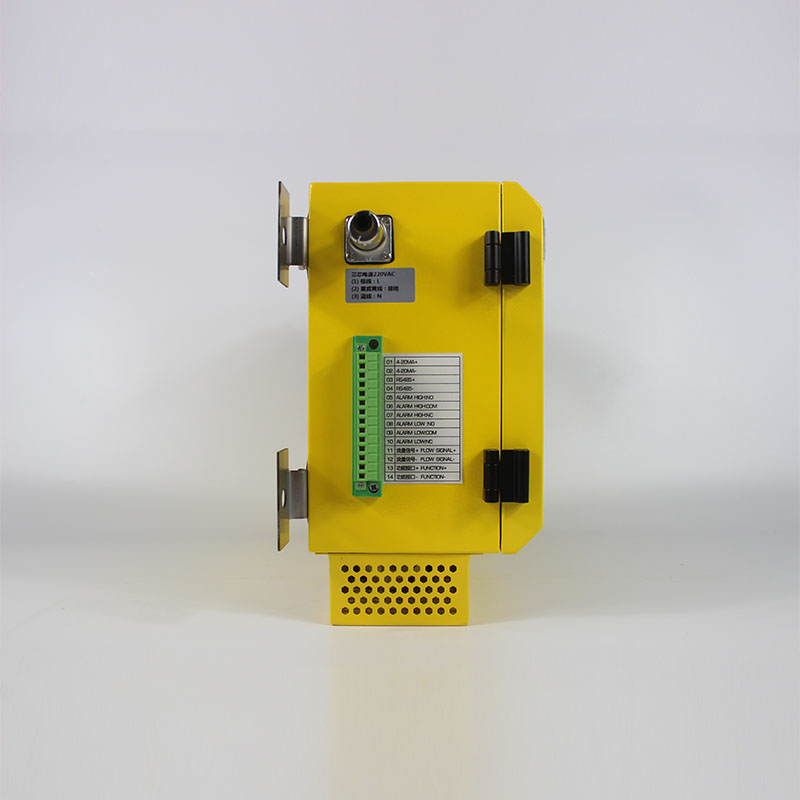

信號端子輸出：

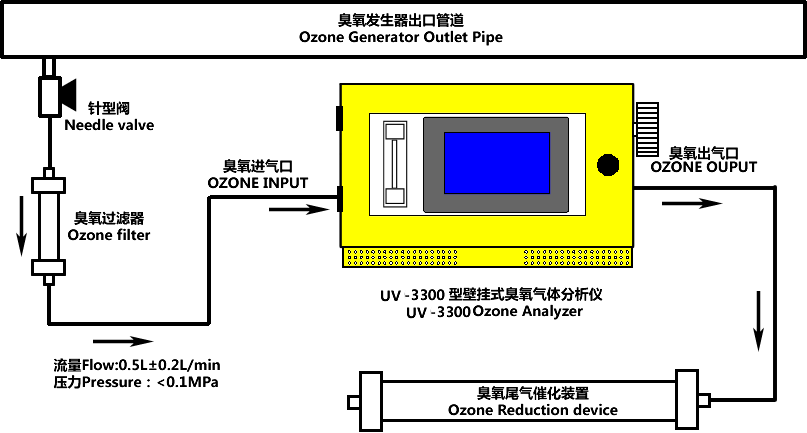

MIC-600-O3-UV-3300型在線式臭氧氣體濃度分析儀-正壓取樣連接工藝

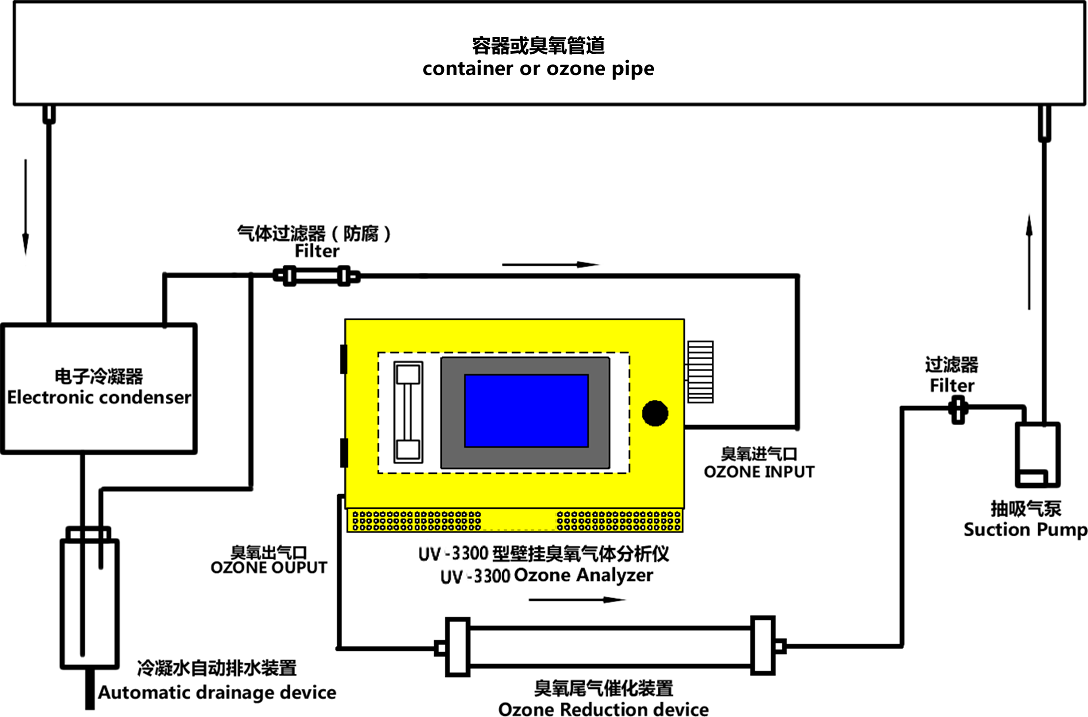

MIC-600-O3-UV-3300型在線式臭氧氣體濃度分析儀-負壓取樣連接工藝

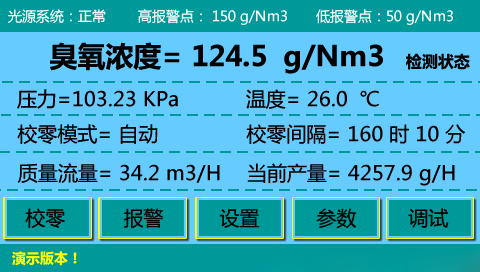

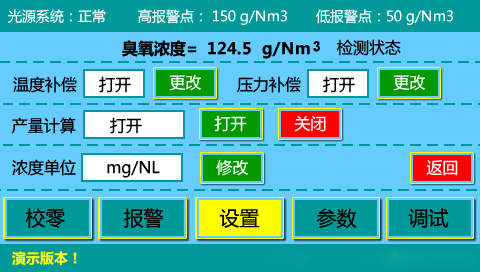

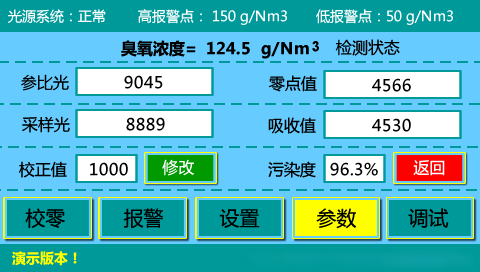

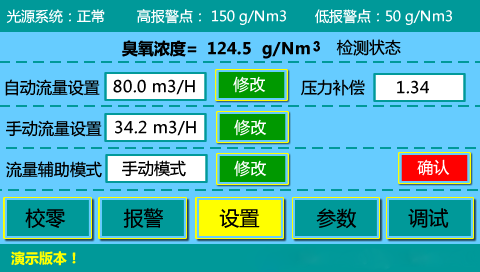

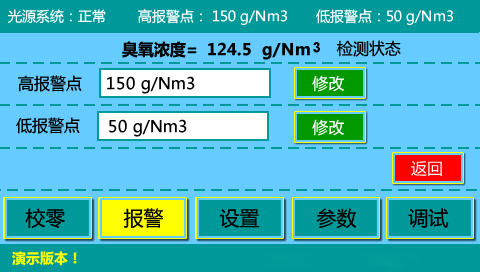

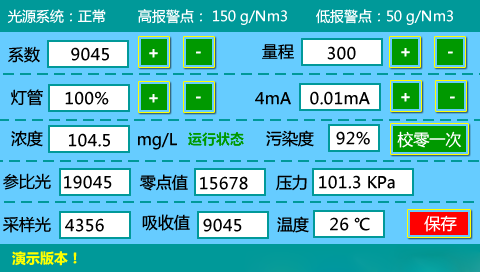

觸摸屏程序演示畫面
